脫硫塔除霧器安裝工藝流程詳解
脫硫塔除霧器由兩層平行除霧器及三層沖水組成。第一級除霧器為粗除霧、第二級除霧器為精除霧;第一級脫硫塔除霧器標準模塊由30片葉片組成,第二級脫硫塔除霧器標準模塊由25片葉片組成,葉片之間通過定位桿將其固定(上部和下部均固定),然后再和葉片焊接到一起,保證定位桿和圓棒不會脫落,同時也增大脫硫塔除霧器的承載能力。 沖水系統包括:噴嘴、管道、管卡等。脫硫塔除霧器清洗水管、噴嘴及管卡由增強聚丙烯(FRPP)制作。沖水布置形式為一級除霧器上下游和二級除霧器的下游。脫硫塔除霧器沖洗系統設計能沖掉污垢,使脫硫塔除霧器避免結垢以確保長期無故障運行。沖洗系統在脫硫塔除霧器運行的時候,根據一個設定的可變程序,以設定的水量自動運行,既可單級運行,也可在幾級之間互相切換。

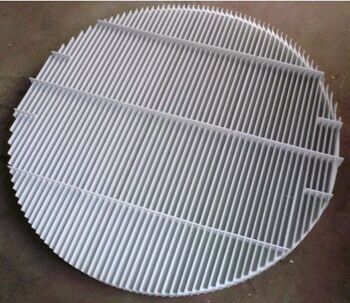

脫硫塔除霧器
二級脫硫塔除霧器在上層。脫硫塔除霧器安裝總流程:
脫硫塔內壁及支撐梁防腐驗收合格→腳手架拆至下層除霧器(一級脫硫塔除霧器)下1M→下層除霧器(一級脫硫塔除霧器)→下層除霧器上沖洗管、噴嘴→中層脫硫塔除霧器下沖洗管、噴嘴→中層脫硫塔除霧器→中間除霧器上沖洗管、噴嘴→上層除霧器(一級脫硫塔除霧器)上沖洗管、噴嘴→上層除霧器(一級脫硫塔除霧器)→上層除霧器下沖洗管、噴嘴
脫硫塔除霧器沖洗系統主要由沖洗噴嘴、沖洗泵、管路、閥門、壓力儀表及電氣控制部分組成。其作用是定期沖洗脫硫塔除霧器葉片捕集的液滴、粉塵,保持葉片表面清潔(有些情況下起保持葉片表面的潮濕的作用),防止葉片結垢和堵塞,維持系統正常運行。
由于單面沖洗布置形式在一般情況下無法對脫硫塔除霧器葉片表面進行全面有效地清洗,特定條件下可在最后一級除霧器上采用單面沖洗的布置方式。根據國內外脫硫塔除霧器的運行經驗,采用沖洗單面布置可能存在隱患,因此脫硫塔除霧器應盡可能采用雙面沖洗的布置形式。
